RB3型邊境監控雷達
簡 介
1 產品概述
1.1 產品用途及適用范圍
RB3型邊境監控雷達是一種低成本、便攜式、多用途近程監視雷達，該雷達能夠?qū)崿F(xiàn)18Km內重點區域的全天候監視，具備對人員、車輛等地面低速小目標的探測能力。能夠滿足惡劣自然條件下的正常使用，可用于邊境、海岸、重要設施的監視以及作戰時戰場偵察的使用。
1.2 特點
a) 對地面低速運動目標搜索檢測；
b) 具有過程記錄、重演功能；
c) 具有在線監測、故障診斷與定位能力；

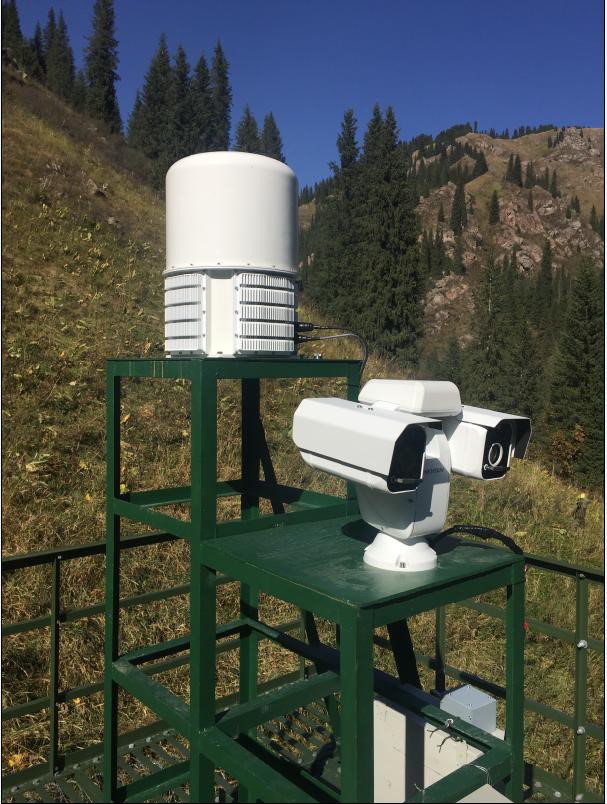

d) 可以作為光學系統的引導設備，具有光電系統協同工作能力；
e) 具有通信組網能力，可以實現多部(臨站)雷達協同工作。
f) 低虛警率、高自動化程度。
1.3 產品組成與功能
RB3型邊境監控雷達由支撐部分、天線部分和接口設備組成，支撐部分根據安裝形式的不同可以選擇三腳架支撐，也可以選擇地面固定的支撐方式；天線部分包含天線罩、平面陣列天線、全固態收發組件、二次電源、頻率綜合器、信號處理機以及伺服驅動器；接口部分包含供電單元和終端顯控單元。系統組成框圖如下圖所示。

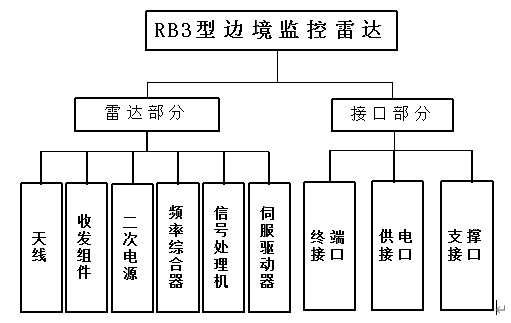

圖 1-1 系統組成框圖

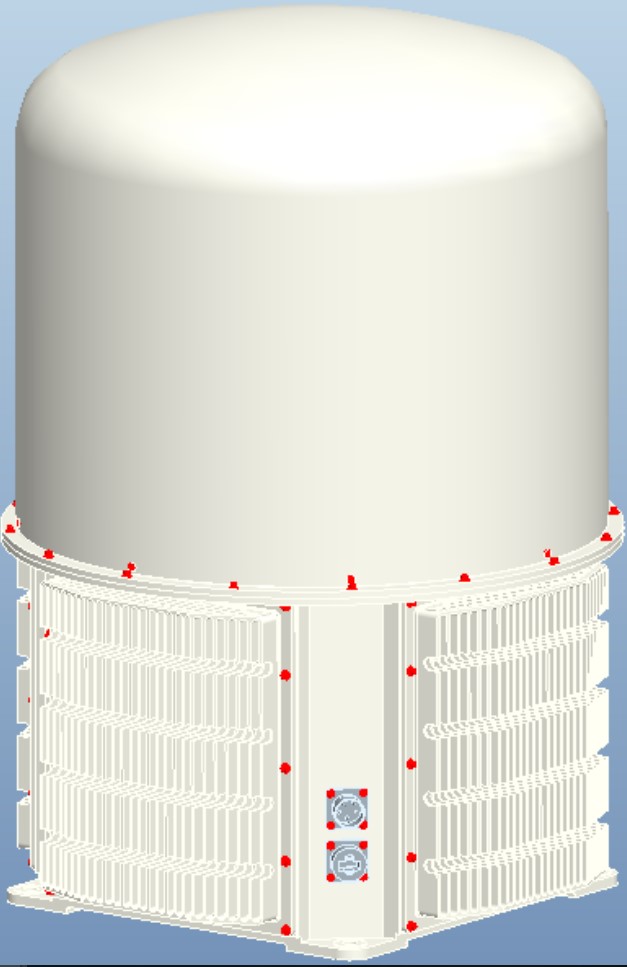

圖 2-1 雷達整機效果圖(不含支撐部分)
1性能和技術參數
1.4 目標特性
|
目標類型 |
雷達反射截面積 |
徑向速度 |
|
行走人員 |
0.5m2 |
>0.5m/s |
|
移動車輛 |
10m2 |
>2m/s |
1.5 工作頻段
工作波段：X波段(10.51~10.61GHz)
工作帶寬：100MHz
1.6 工作體制
全固態方位機械掃描、脈沖多普勒兩坐標雷達。
1.7 天線轉速
根據作戰需求分兩檔：1r/min、2r/min、3r/min。
1.8 威力范圍
a) 距離量程：18km
b) 最大作用距離
行走人員（徑向速度>0.5m/s）：9km(RCS=0.5m2，Pd=80%)
移動車輛（徑向速度>2m/s）：18km(RCS=10m2，Pd=80%)
c) 最小作用距離：75m
d) 方位覆蓋范圍：360°
1.9 測量精度
a) 距離：≤50m
b) 方位：≤0.5°
1.10 連續工作時間
可作為值班雷達(persistent radar)24h連續工作。
1.11 界面顯示功能
界面顯示功能要求如下：
a) 量程：18km；
b) 顯示目標最大速度：180km/s；
c) 顯示內容：目標的一次信息
1.12 使用要求
1.12.1 工作狀態
在工作狀態下（包括周掃和扇掃），輸出真實目標數據；
1.12.2 工作方式
自動工作方式，可人工干預。
1.12.3 作戰和試驗過程記錄、重演功能
記錄、復現并輸出作戰、訓練過程中主要的狀態、信息，記錄時間不小于2h。
1.13 , 安全性要求
1.13.1 防雷設計
采取有效防護措施，保證設備和人身安全。
1.13.2 壽命期限
不小于10年。
1.14 環境條件
a) 儲存溫度：-50°C ~ +70°C
b) 工作溫度：-40°C ~ +55°C
c) 相對濕度：95±3%(30°C，無凝露)
d) 防護等級：IP65（塵密dust tight、防噴水protected against water jets）
1.15 機動性要求
a) 安裝方式：車載安裝、三腳架安裝、地面固定安裝；
b) 架設撤收時間（三腳架安裝）：架設≤3min，撤收≤3min；
d) 運輸方式：滿足人員便攜，公路、鐵路以及海、空運輸要求。
1.16 通信方式
a) 可根據組網通信要求選配通信設備；
b) 具備有線（光纖、被覆線）、無線（電臺）通信擴展能力。
1.17 供電要求
a) 供電形式：交流(單相AC 220V 50Hz)。
b) 最大功耗：≤200W
1.18

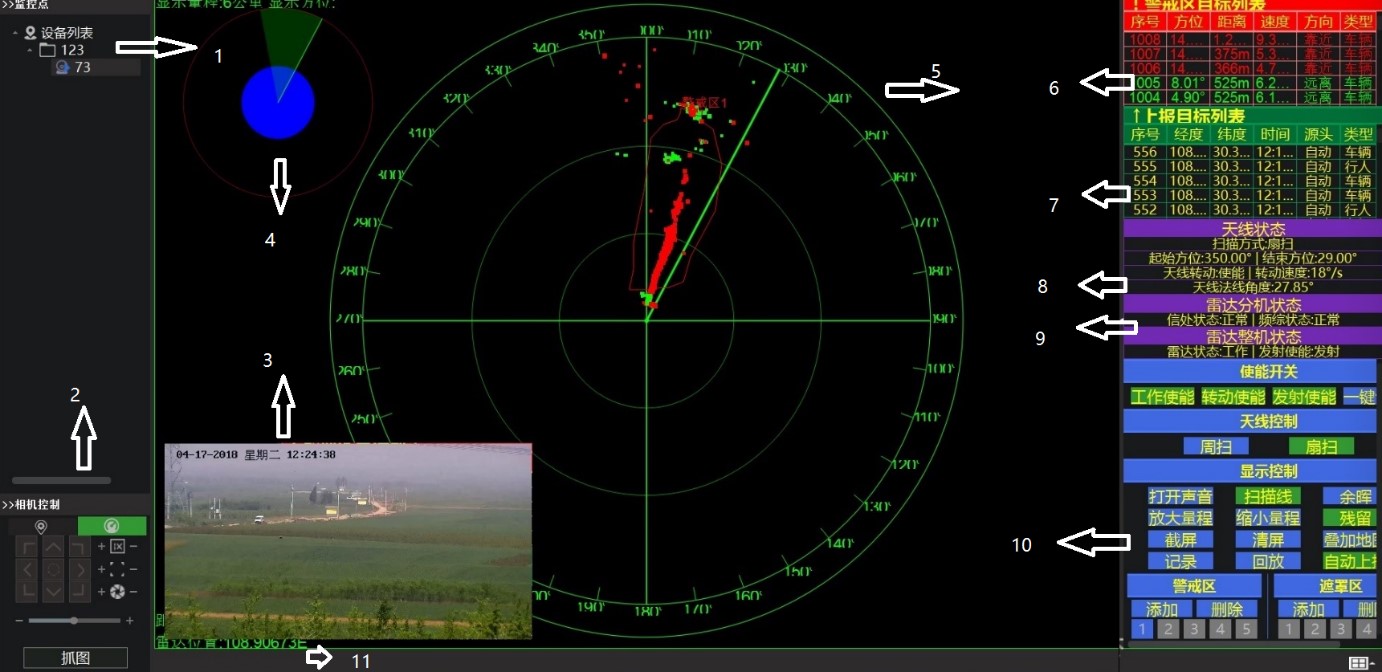

圖5-1 終端顯示軟件主界面 |
